產品簡介

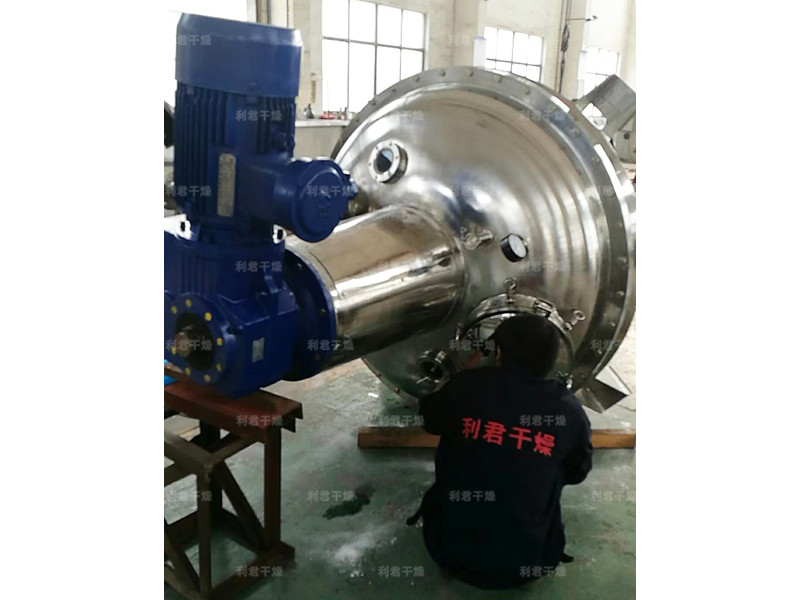

該設備由電機、減速機、機架、機械密封、金屬燒結網抽濾、空心螺帶攪拌器、夾套和卸料閥等真空過濾器部件組成，實現機電一體化。
產品特色(優點)概述
錐形螺帶四合一干燥機是一種洗滌、過濾、脫液、反應、減壓蒸餾、混粉干燥為一體的多功能全密閉立式真空干燥機設備。一臺設備可代替離心機、結晶釜、洗滌過濾器、混合、干燥機等多臺設備，節能、低耗、安全、環保，具有高混合性能和初粉碎功能。錐形螺帶四合一干燥機內部采用了螺帶攪拌槳，不結塊、出料凈，全過程不污染物料，整礦內光滑無死角，能自動進料出料，在線清洗，在線滅菌，滿足新版CGMP或FDA要求。
技術優勢
【全密閉運行方式配套專用密封技術】錐形螺帶四合一干燥機是一種洗滌、過濾、脫液、反應、結晶、混合、干燥為一體的多功能全密閉立式真空干燥設備。過濾：在加壓或真空狀態下操作，實現固液分離，過濾時濾餅翻動，固液分離效果好。洗滌：濾餅進一步純化，殘母液清洗和予脫水。在容器內裝有特制噴淋裝置，使清洗液均勻分部于容器內可實現容器清洗和物料清洗，通過螺帶攪拌槳旋轉，帶動物料沿錐型筒旋轉并自下而上提升，物料到達最高點后由重力和慣性形成漿狀懸濁液得到充分洗滌。同時也是決定生產運行成本的關鍵。利君干燥新開發研制的“ZXLD系列四合一干燥機”完全密閉工藝環節，保證物料安全衛生及生產工藝零污染，保證易燃、易爆及有毒產品的生產過程安全可靠，配備衛生級密封滿足GMP標準，在藥品、食品及獸藥安全衛生要求極為嚴格的生物工業生產工藝中完全適用。
主要應用于制藥、化工、農藥、食品及新能源等行業的粉體抽濾洗滌，可實現全過程為封閉的連續操作，是上述行業的優選設備。

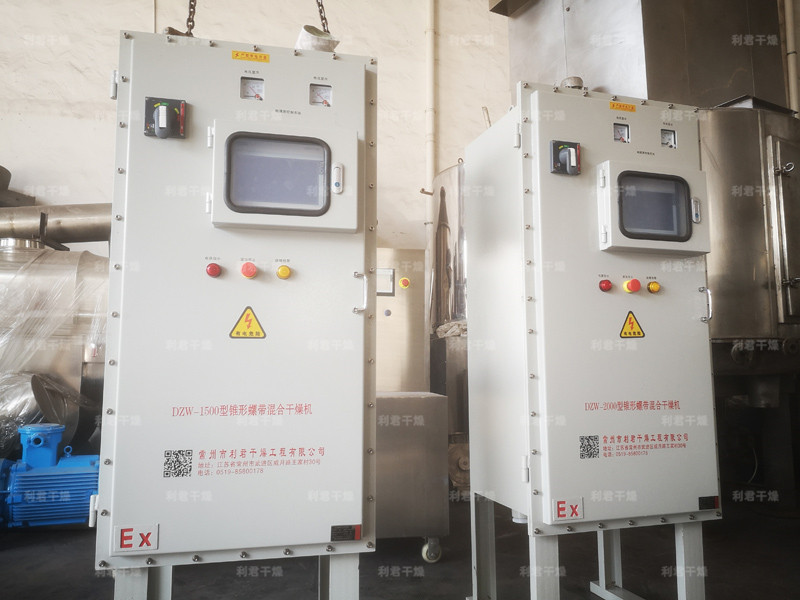

【多功能自動控制系統】單批次物料可在設備內部依次完成過濾、洗滌、脫液反應、結晶混合干燥工藝，有效防止物料在不同工藝轉移過程中可能產生污染問題，全工序自動控制，人性化易操作方案結合操作培訓項目，為客戶降低運行成本，提高經濟效益。
【在位清洗高效潔凈】根據客戶需求可定制噴淋系統，保證物料洗滌效果，同時設計考慮噴淋系統自身清潔要求，對于物料純度有嚴格要求的客戶也可適用，實現在位清洗。
【空心螺帶攪拌】空心螺帶攪拌槳是利君干燥的專利產品。攪拌槳及夾套和蓋均為干燥熱媒循環系統，確保物料最大程度接受熱能，螺帶攪拌器旋轉，帶動物料沿錐型筒旋轉并自下而上提升，物料到達最高點后由重力和慣性作用，自動流向漩渦中心回到錐型筒體底部，整個過程使物料在錐型筒體內強制加熱，相對對流、摻混，熱量在物料中相互擴散，使物料作全方位的不規則往復運動，結合無死角翻動結構，大幅提高物料熱交換能力，由此干燥效率高出傳統工藝1-3倍；洗滌、過濾、脫液、反應、結晶干燥設備已積累十多年市場經驗，在間歇式批次運行的生產線中應用范圍十分廣泛。
【材質】304、316、哈氏合金、噴涂(或由用戶選)
型號 | 3.0 | 5.0 | 8.0 | 10 | 14 | 22 | 30 |
過濾壓(MPa) | 0.1-0.3(一般在0.2-0.5，也可進行真空抽濾) | ||||||
全容積(m3) | 0.5 | 1.0 | 2.0 | 3.0 | 5.0 | 10 | 15 |
過濾面積(m3) | 3.0 | 5.0 | 8.0 | 10 | 14 | 22 | 30 |
處理量(m3/h.m2) | 0.2-30(參考值)物料含固量不同、粒徑不同、粘度不同、處理量各異 | ||||||
電機功率(KW) | 7.5 | 11 | 15 | 18.5 | 22 | 37 | 45 |
材質 | 碳鋼、不銹鋼、缽材、合金及涂層等 | ||||||
外形尺寸(mm) | Φ800×2500 | Φ1000×3500 | Φ1200×4000 | Φ1400×4600 | Φ1600×5200 | Φ2100×5900 | Φ2400×6700 |
重量(T) | 1.5 | 2.8 | 4.8 | 5.8 | 7.5 | 13 | 18 |
過濾泵匹配 | 流量5-30m3/h，揚程30m以上，推薦使用泥漿泵 | ||||||
其他 | 根據工藝要求，用戶可訂購2-30m2過濾面積的各種規格設備 | ||||||
?
